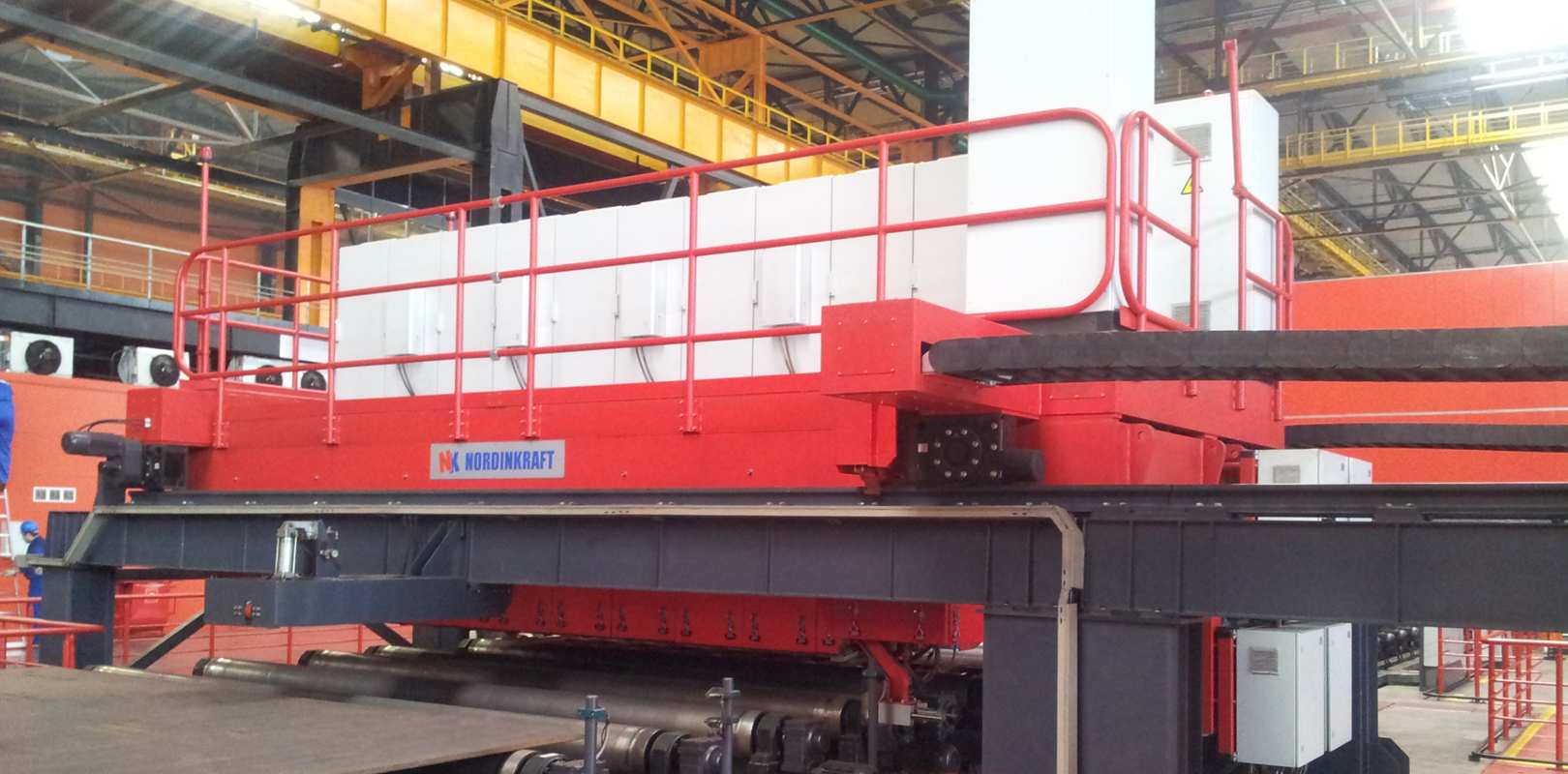

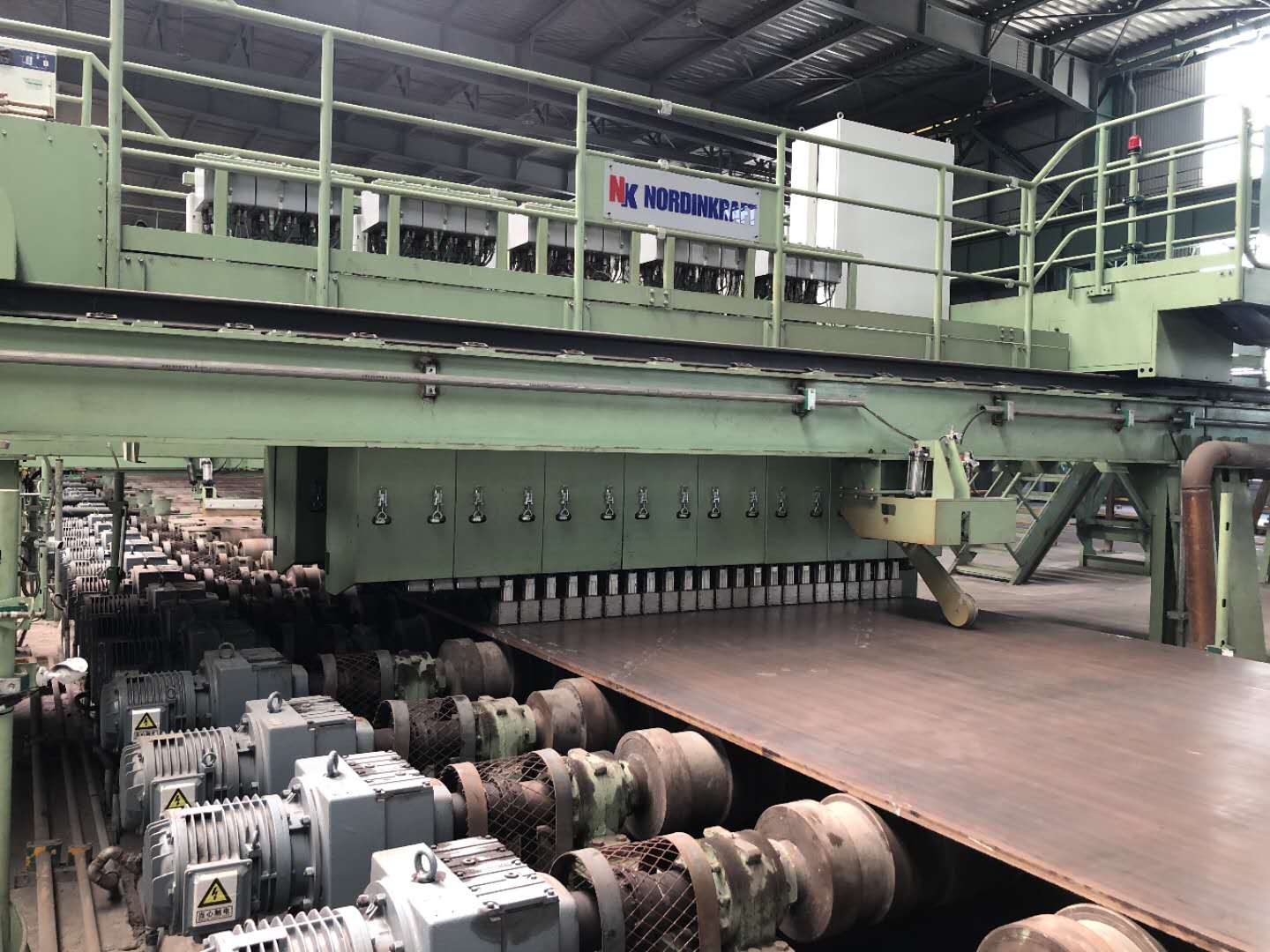

EMATEST-PL은 초음파, EMAT 및/또는 와전류 방법을 사용하여 금속판, 코일, 용접부, 스켈프 등의 재료 상태 평가를 수행합니다. 생산량의 100%를 검사하여 등급, 품질 검사 요구 사항 및 공정에 더 가까운 공정 제어 데이터를 위한 귀중한 정보를 제공하여 공정 관련 오류로 인한 폐기율을 줄입니다.
EMATEST-PL은 진보적이고 직관적이며 사용자 친화적인 소프트웨어를 사용하여 테스트 결과를 생성하고 결함 맵 형태로 실시간 모드를 표시하며, 동시에 추가 평가 및 분석을 위해 로컬 또는 외부 드라이브에 결과를 저장합니다.
EMATEST-PL 시리즈는 다양한 검사 작업을 수행합니다.
- 압연판, 잉곳, 슬래브의 적층, 비금속 개재물, 기공, 쉘, 스펀지 등과 같은 내부 결함을 감지합니다.
- 표면 및 표면 하부 결함 감지
- 기계적 성질이 균일한 구역을 감지합니다(하드 스포츠)
- 정확한 벽 두께 측정;
- 판 구조 모니터링.
테스트할 플레이트의 일반적인 사양:
- 너비: 100mm – 6000mm
- 길이 : 3000mm부터
- 두께 범위: 3mm – 350mm
- 재료 : 탄소강;
- 표면 온도: 최대 600도 C
주요 초음파 검사 매개변수
- 테스트 민감도:
- 내부 결함의 경우: FBH 2*와 동일함
- 표면 결함의 경우: 0.2mm x 10mm(D x W)의 노치와 동일함
- 벽 두께 측정 정확도: +/- 0.05mm
- 테스트 속도: 최대 2m/s.
* 테스트할 재료에 따라 다름
초음파 검사 표준:
초음파 검사의 밀도, 시험 절차, 수용 기준, 데이터 처리 및 표현은 GOST 22727, SEL 072, ISO 12094, API 5L, ASTM 435, ASTM 578, DNV-OS-F101, EN10160, JIS0901, JIS0801, ISO10893, ISO3183과 같은 여러 국제 및 지역 표준을 준수합니다.
테스트 및 승인 기준은 고객의 특정 요구 사항과 새로운 표준에 따라 맞춤화될 수 있습니다.

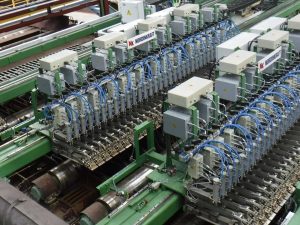

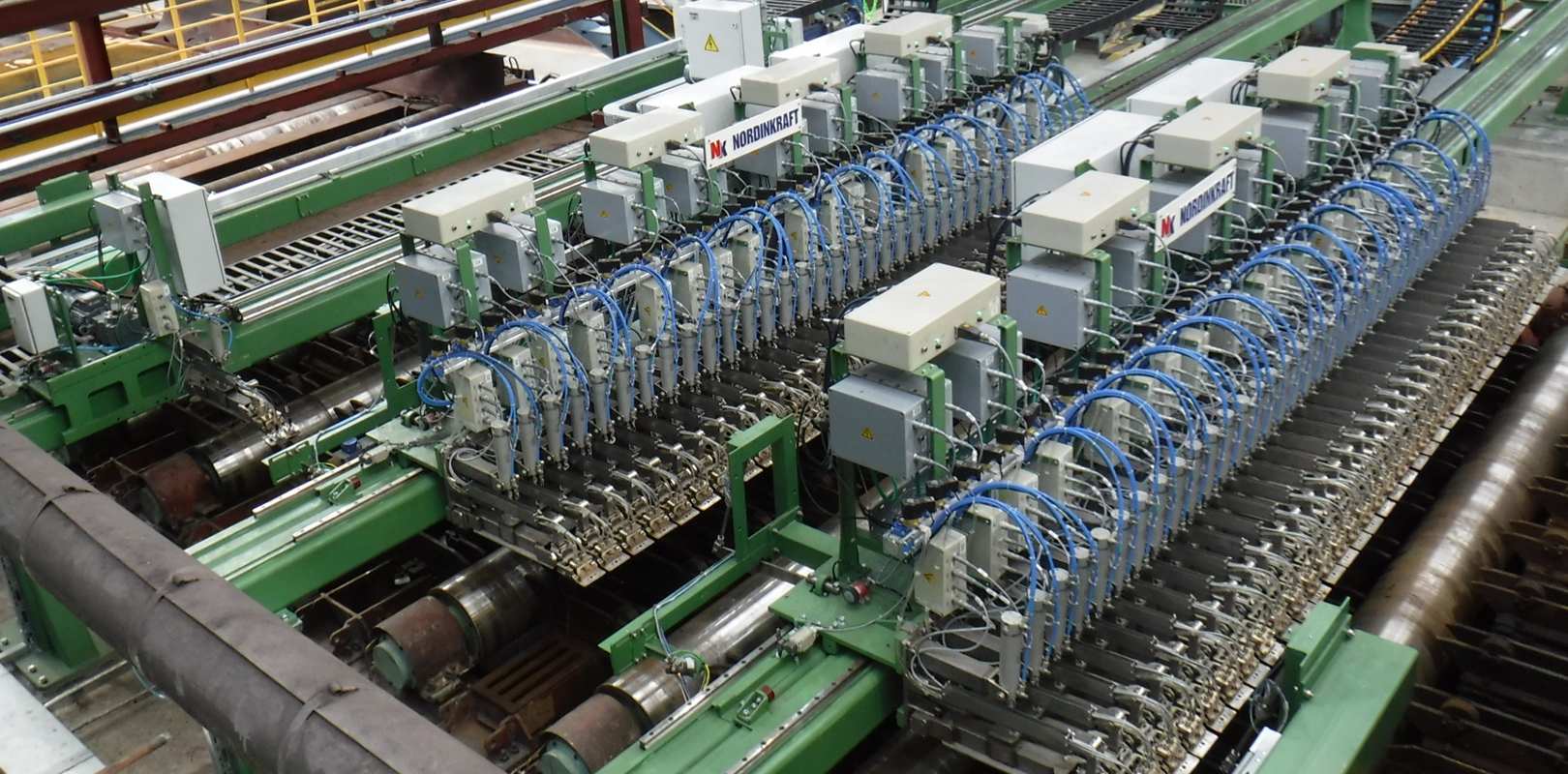

적용된 다중채널 초음파 또는 와전류 프로브 유형
- EMAT를 기반으로 한 비접촉 어레이 프로브
- UT 위상 배열 프로브
- 압전 결정 배열을 갖춘 UT 프로브
- 와전류 프로브
