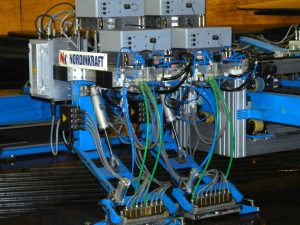

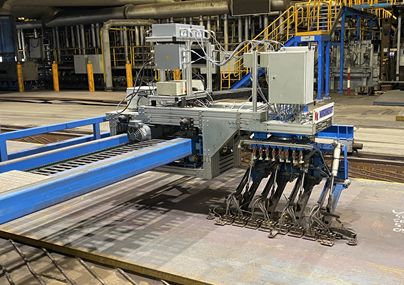

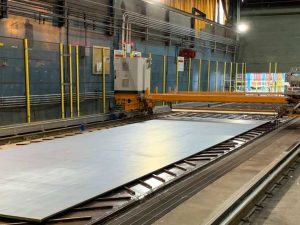

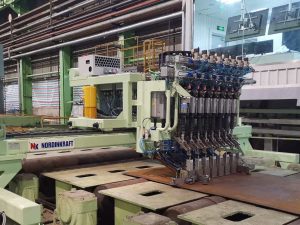

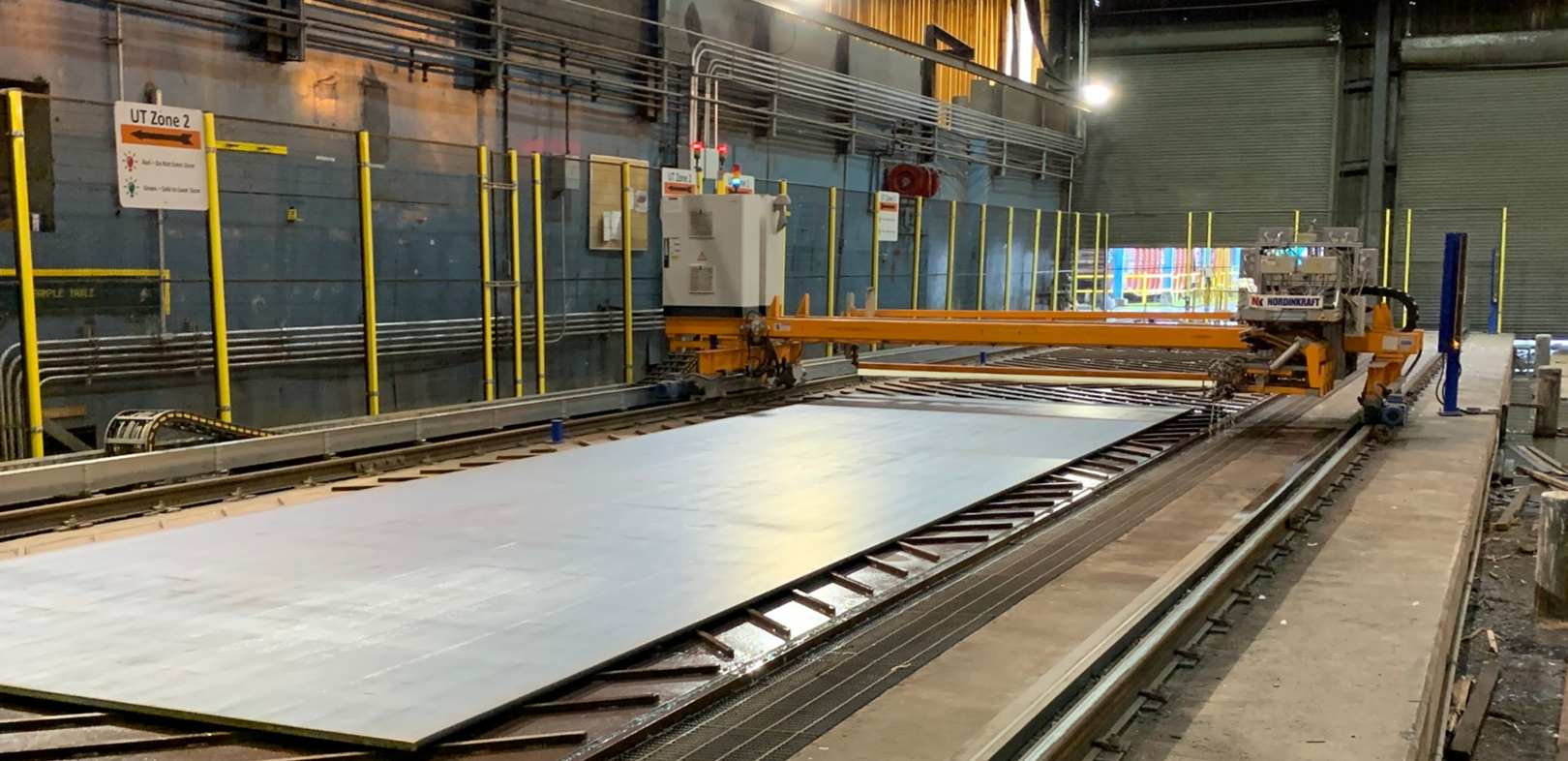

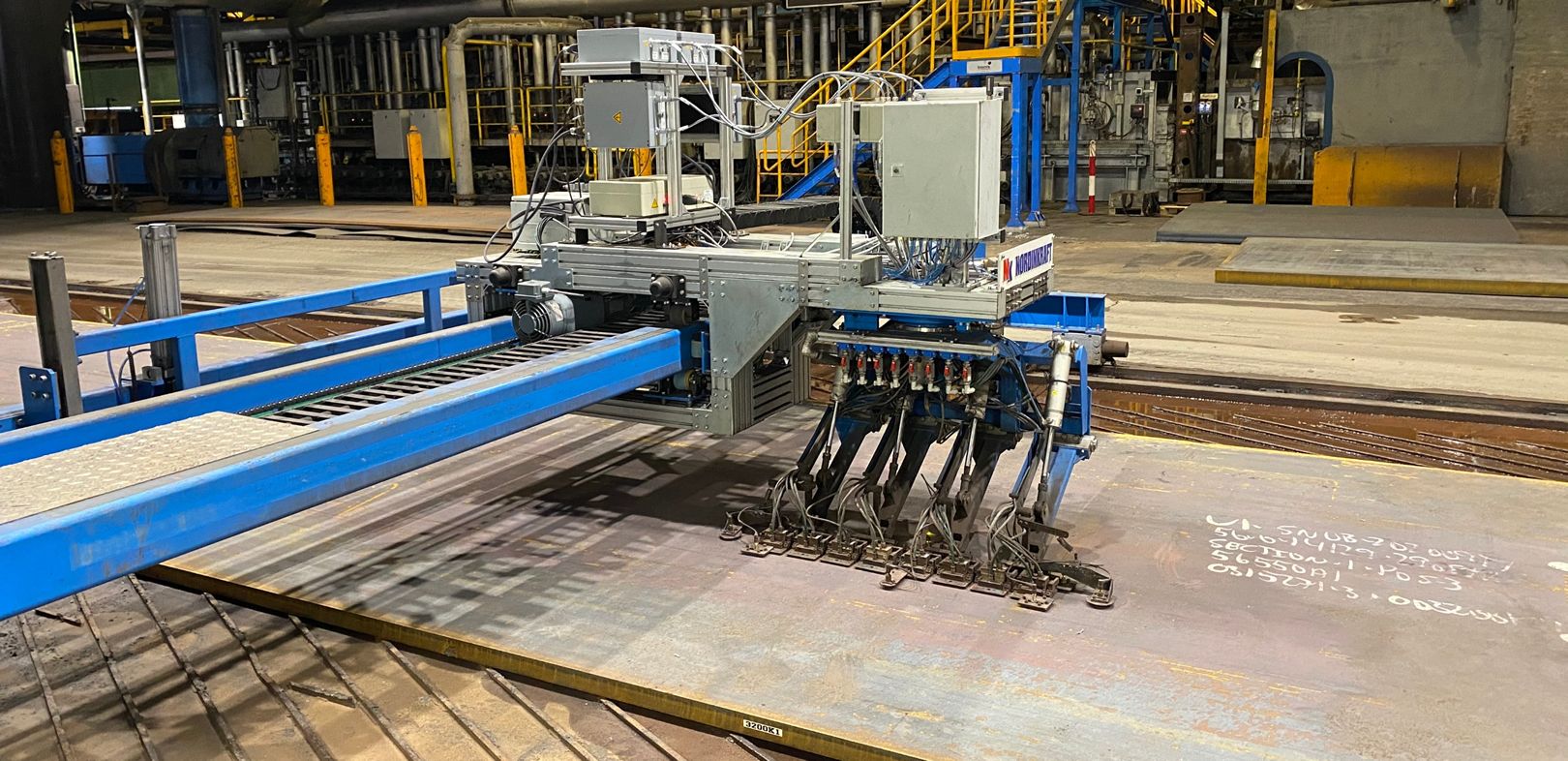

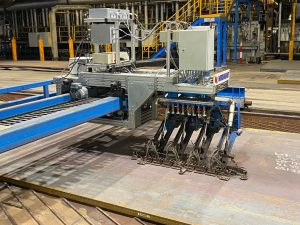

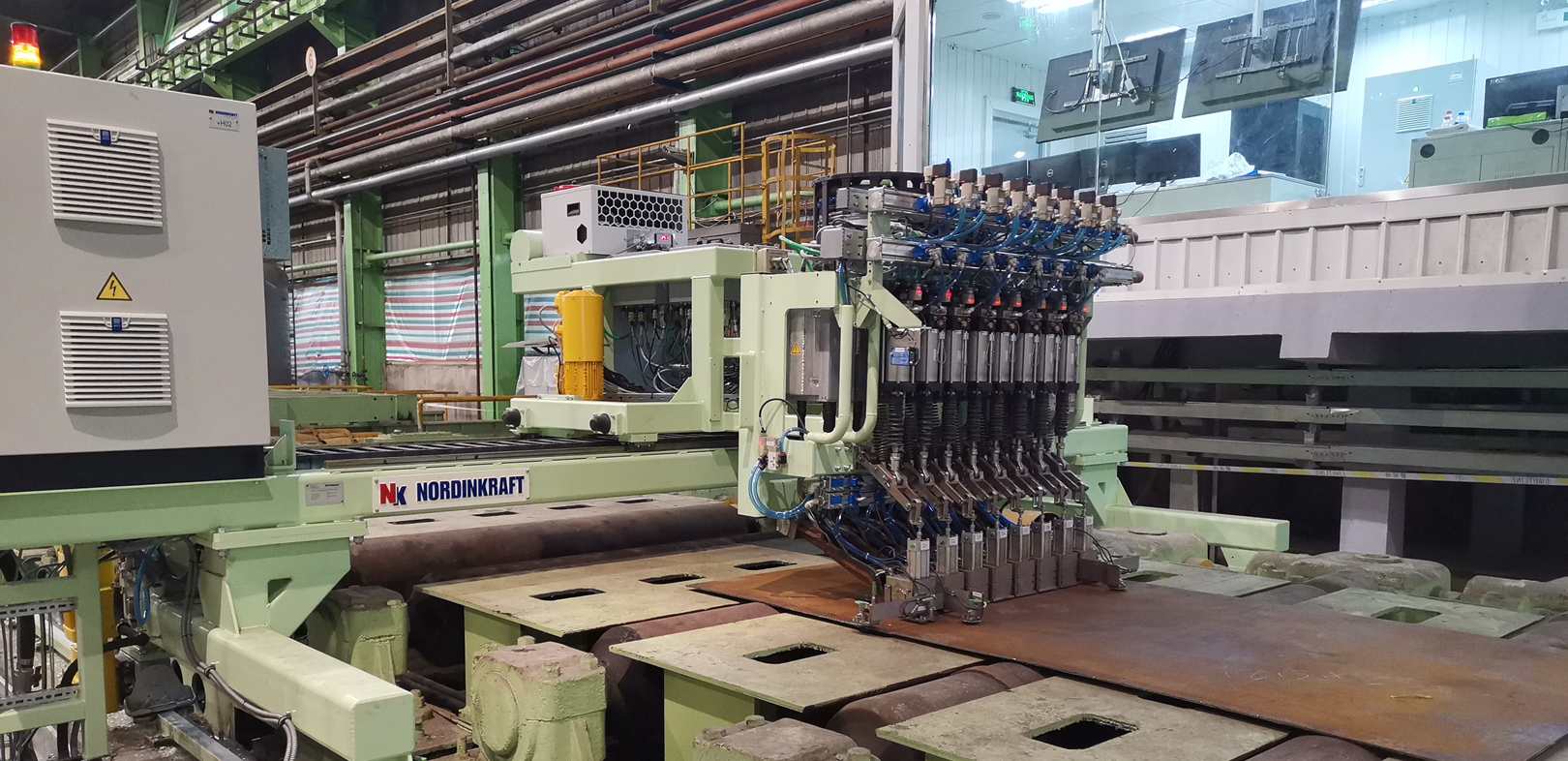

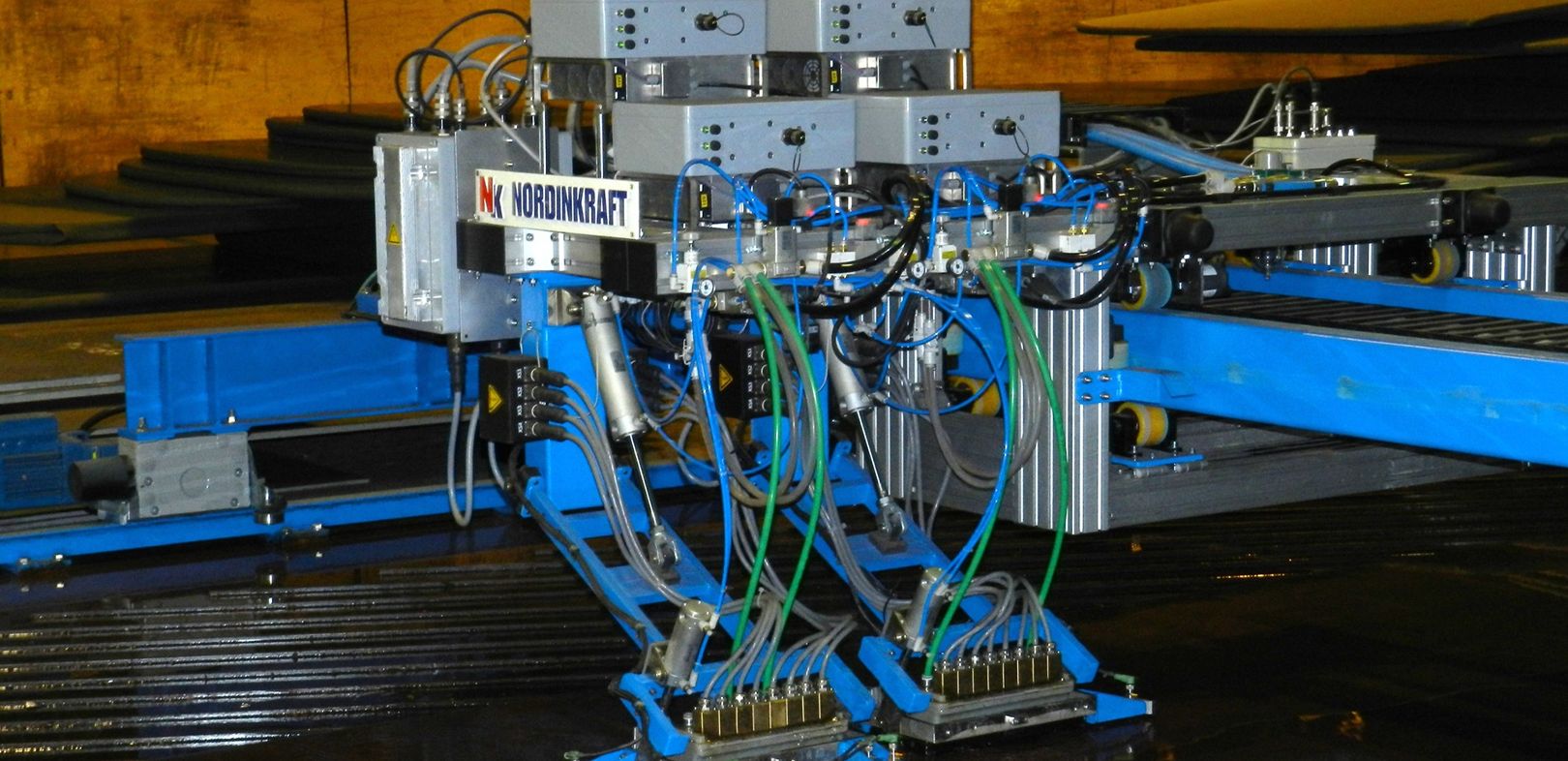

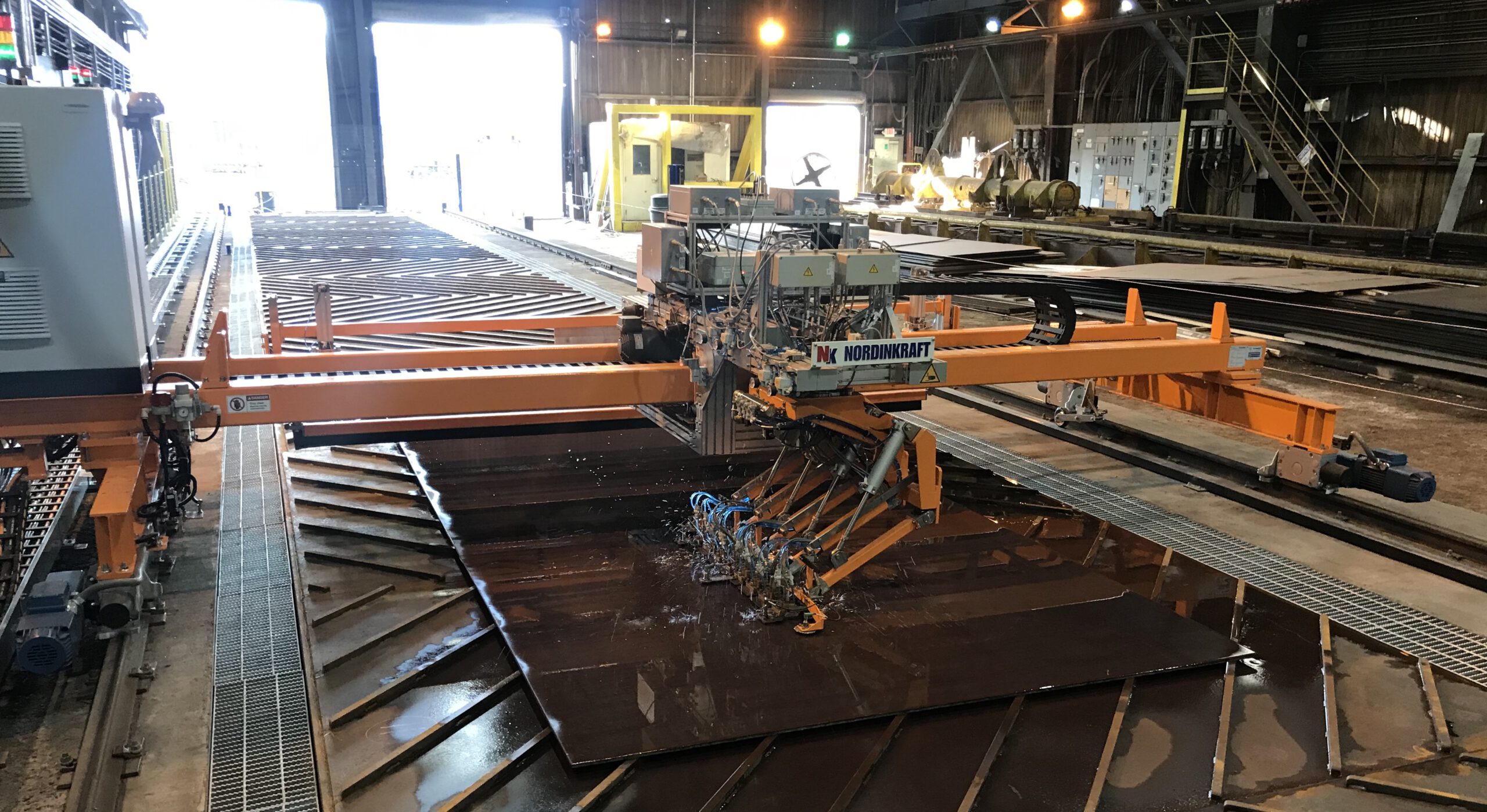

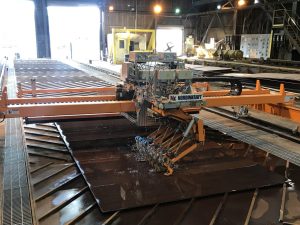

NORDISCAN-PL 시리즈 스캐너는 판, 코일, 슬래브 및 잉곳의 본체 및 모서리에 대한 완전 자동화된 오프라인 초음파 검사를 위해 고안되었습니다. NORDISCAN-PL 시스템은 생산 라인 외부의 충전 테이블에서 플랫에 대한 완전 자동화된 고성능 검사를 수행하도록 설계되었습니다. 이 시스템은 당사의 고급 소프트웨어를 활용하고 실시간 모드로 결함 맵을 표시하며, 동시에 추가 평가, 재평가 및 분석을 위해 로컬 또는 외부 드라이브에 결과를 저장합니다.
NORDISCAN-PL 시리즈는 다양한 검사 작업을 수행합니다.
- 압연판, 잉곳, 슬래브의 적층, 비금속 개재물, 기공, 쉘, 스펀지 등과 같은 내부 결함을 감지합니다.
- 표면 및 표면 하부 결함 감지
- 기계적 성질이 균일한 구역을 감지합니다(하드 스포츠)
- 정확한 벽 두께 측정;
- 판 구조 모니터링.
테스트할 플레이트의 일반적인 사양:
- 너비: 1000mm – 6000mm
- 길이 : 1000mm부터
- 두께 범위: 3mm – 350mm
- 재료: 탄소강, 스테인리스강, 알루미늄, 티타늄, 구리 및 합금
- 표면 온도: 최대 250도 C
주요 초음파 검사 매개변수
- 테스트 민감도:
- 내부 결함의 경우: FBH 2*와 동일함
- 표면 결함의 경우: 0.2mm x 10mm(D x W)의 노치와 동일함
- 벽 두께 측정 정확도: +/- 0.05mm
- 테스트 용량: 200초
(4m x 12m 판에 대해 계산됨).
* 테스트할 재료에 따라 다름
초음파 검사 표준:
초음파 검사의 밀도, 시험 절차, 수용 기준, 데이터 처리 및 표현은 GOST 22727, SEL 072, ISO 12094, API 5L, ASTM 435, ASTM 578, DNV-OS-F101, EN10160, JIS0901, JIS0801, ISO10893, ISO3183과 같은 여러 국제 및 지역 표준을 준수합니다.
테스트 및 수용 기준은 고객의 특정 요구 사항 및 새로운 표준에 따라 사용자 정의할 수 있습니다.
적용된 다중채널 초음파 또는 와전류 프로브 유형
- EMAT를 기반으로 한 비접촉 어레이 프로브
- UT 위상 배열 프로브
- 압전 결정 배열을 갖춘 UT 프로브
- 와전류 프로브;
- 고해상도 2D 또는 3D 레이저 프로파일러.
